道路三维快速巡检系统

发布时间：2025-06-05 09:56浏览次数：次

设备系统简介

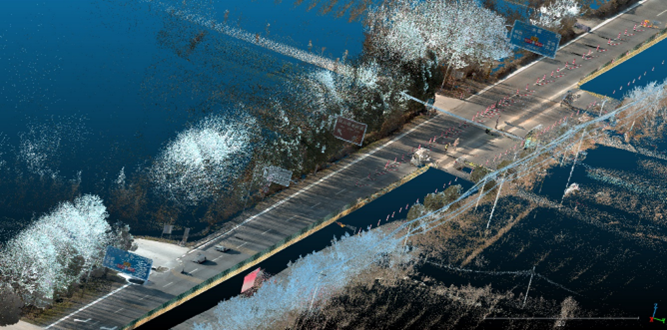

轻便型道路三维数字化巡检系统（RFIS-L）是一款用于道路资产设施、路面、路基等三维数字化与巡检的设备，该系统核心传感器包括卫星定位接收机、惯性测量单元、激光扫描仪、全景工业相机等，能够在快速行驶的条件下，获取道路场景三维化数据成果，包括三维激光点云、360 。全景影像及高分路面图像，支撑道路基础设施地理位置与几何形状信息采集、三维建模、路面损坏巡检及制图、资产盘点与巡查、路面技术状况评价等。

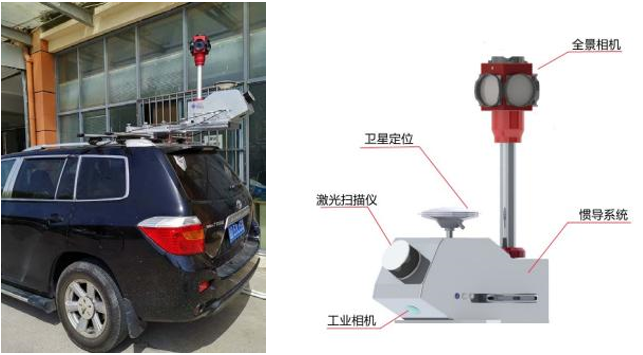

轻便型道路三维数字化巡检系统

设备系统技术指标

系统整体指标	巡检时速	⭐0-100km/h
	空间位置精度	⭐ 优于 10cm，支持无基站动态定位采集
	数据成果	⭐ 真彩三维点云数据 ⭐360°全景影像 ⭐ 高分辨率路面图像 ⭐ 资产三维矢量地图 ⭐ 三维模型数据 ⭐ 路面线形数据 ⭐ 车辙、平整度、跳车、坑槽、 PCI ⭐ 路面深度点云、路面破损病害地图
	巡检精度	⭐ 裂缝识别分辨率 2mm ⭐ 深度测量精度优于 5mm
	重量	15Kg
	防水防尘等级	IP54

数据处理软件简介
点云建模数据处理平台（PMP）
点云建模数据处理平台软件支持点云及矢量特征数据加载与编辑，支持杆牌、树、路缘石及标识线等全要素资产三维特征提取与量测，支持资产编码与属性编辑，支持道路三维全要素自动化快速建模。

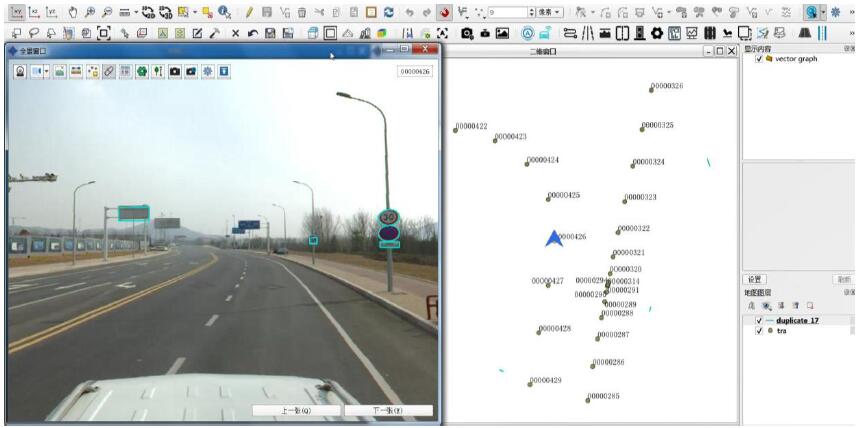

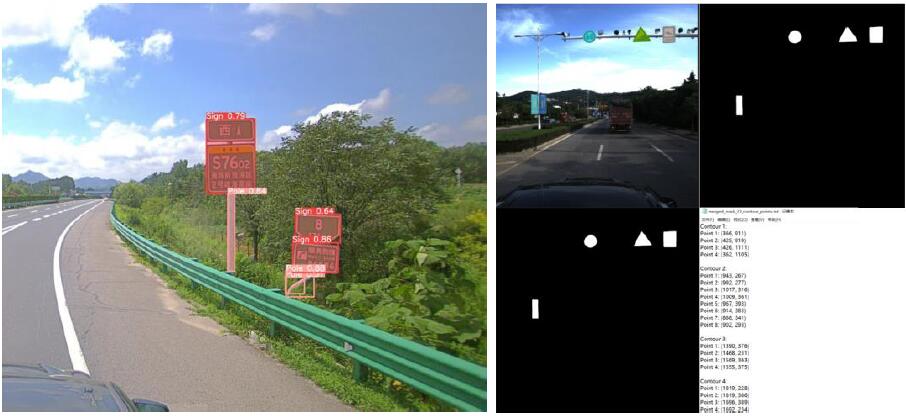

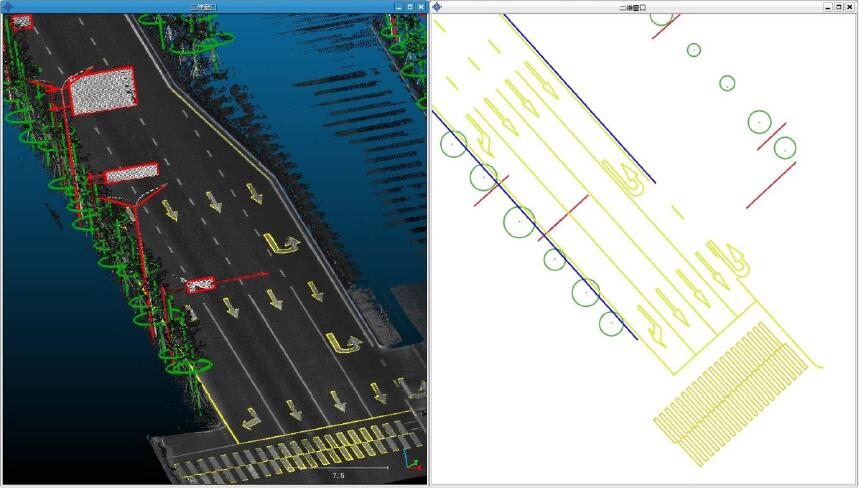

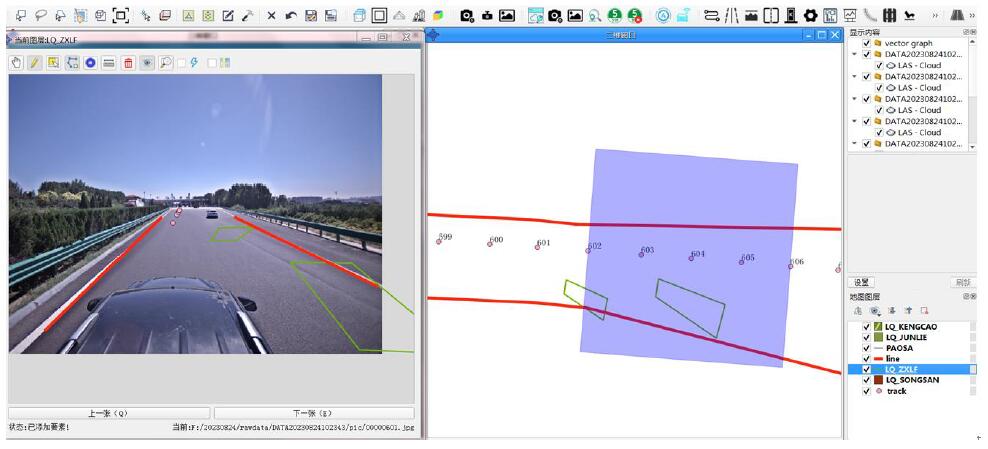

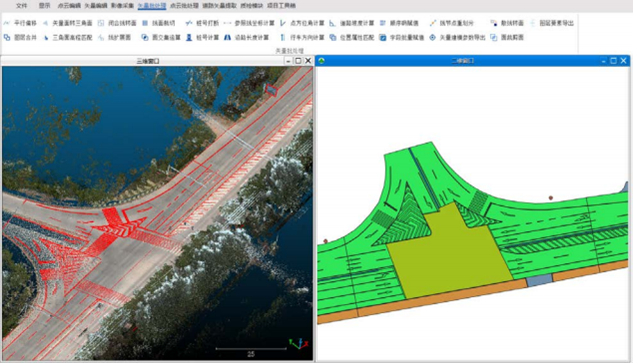

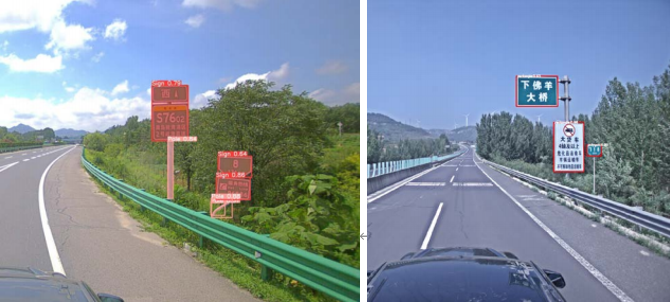

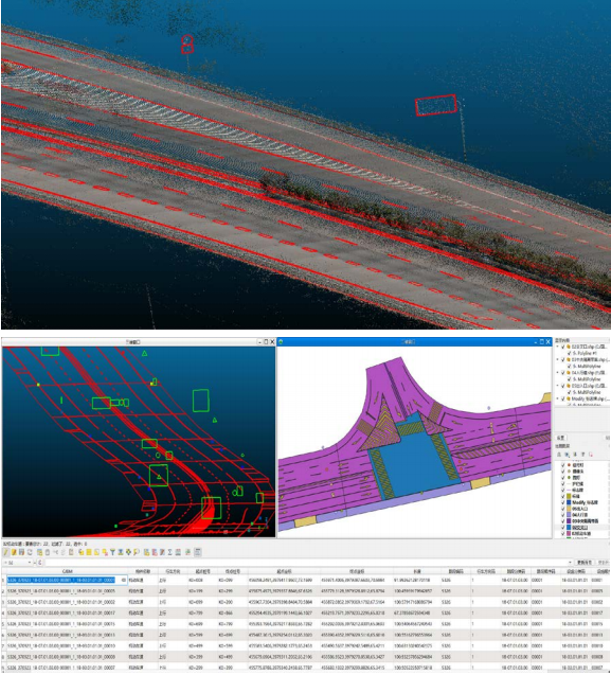

道路资产矢量数据采集

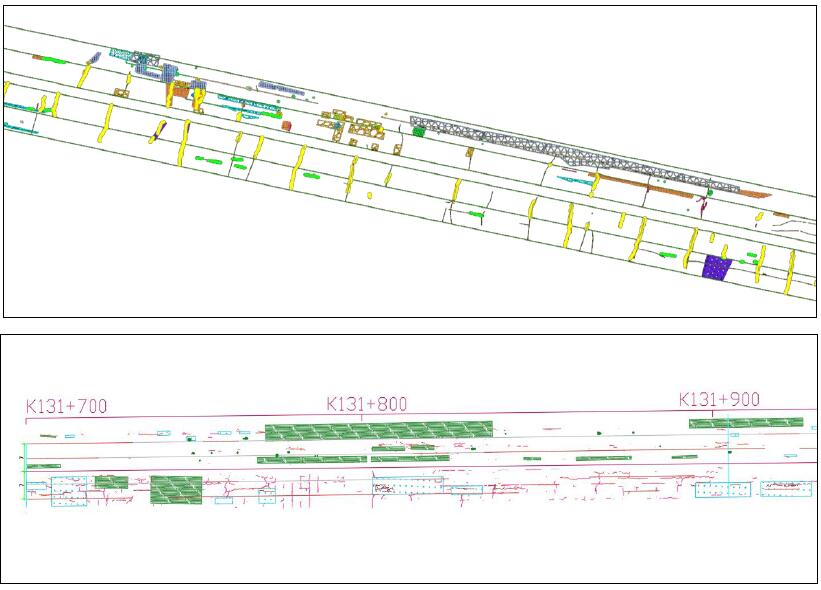

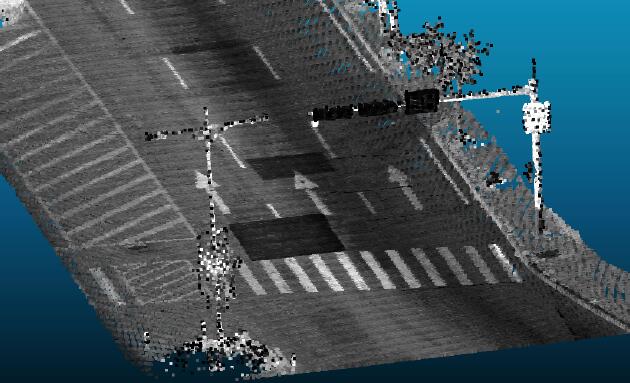

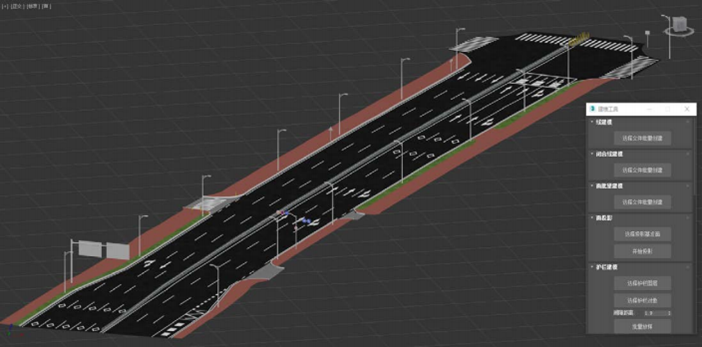

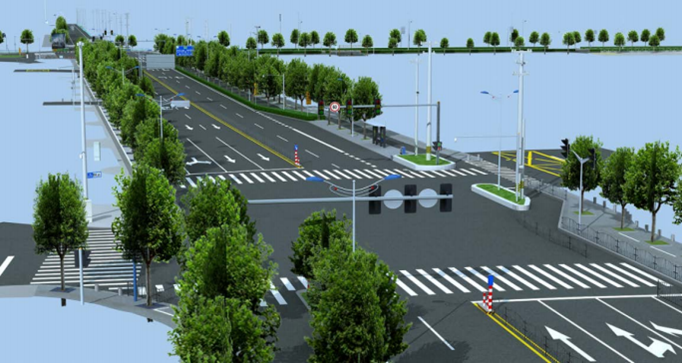

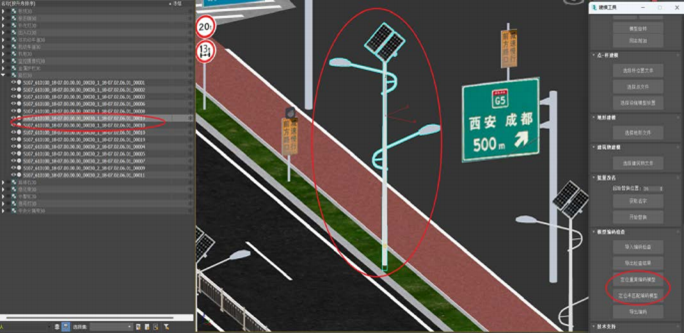

道路全要素三维自动建模

道路三维巡检数据处理平台（PIP）

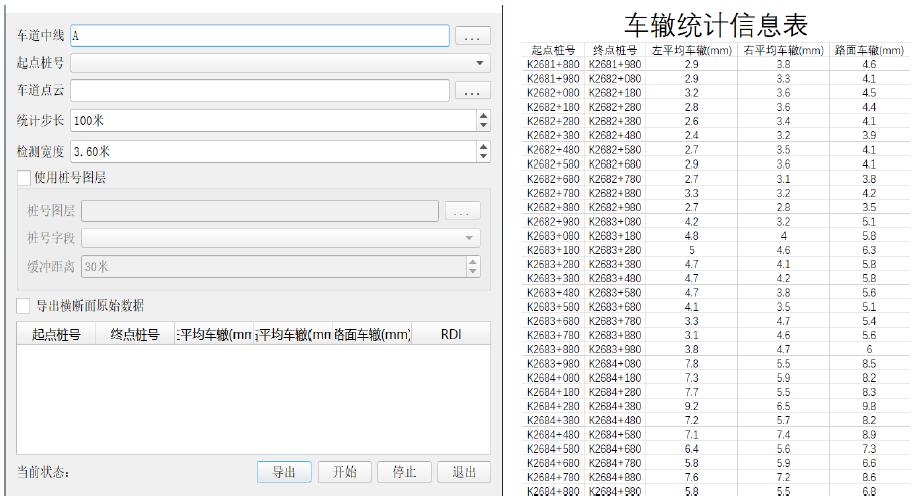

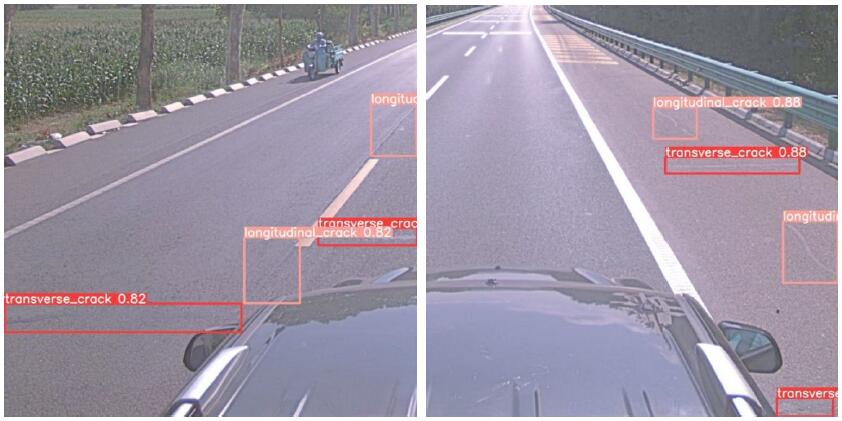

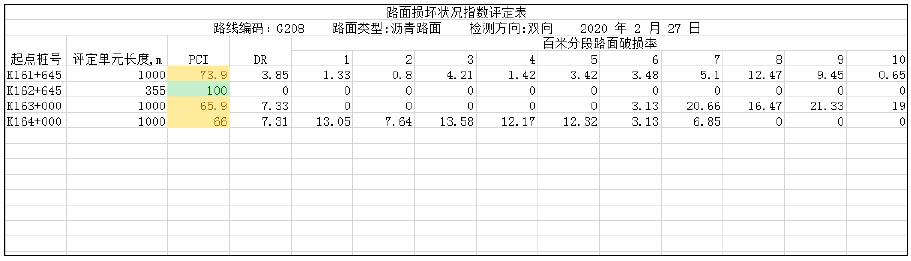

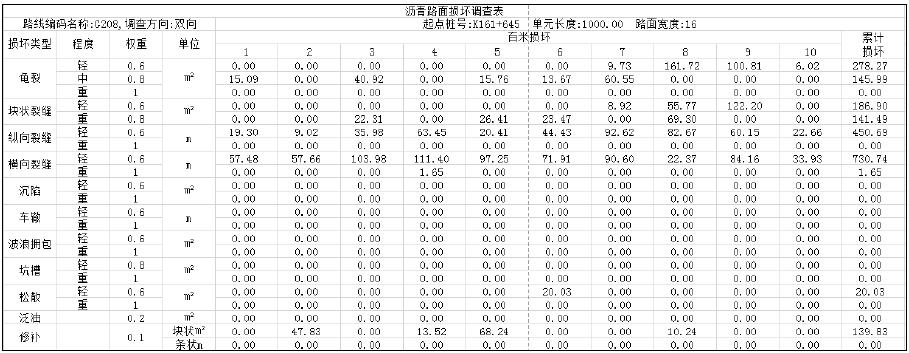

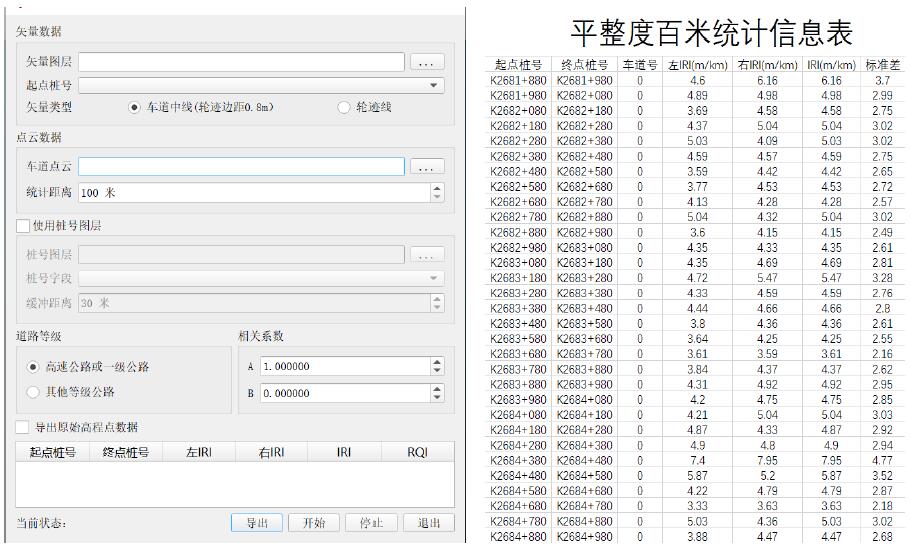

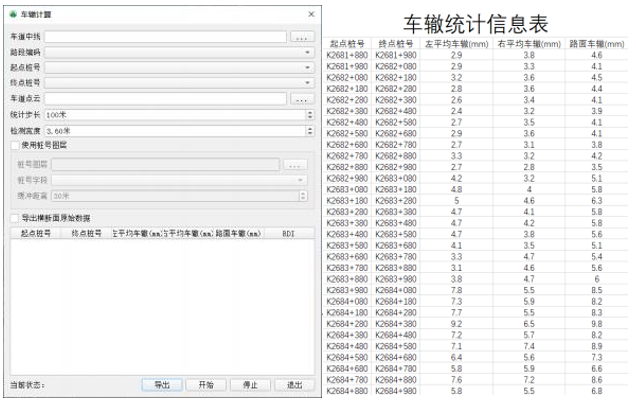

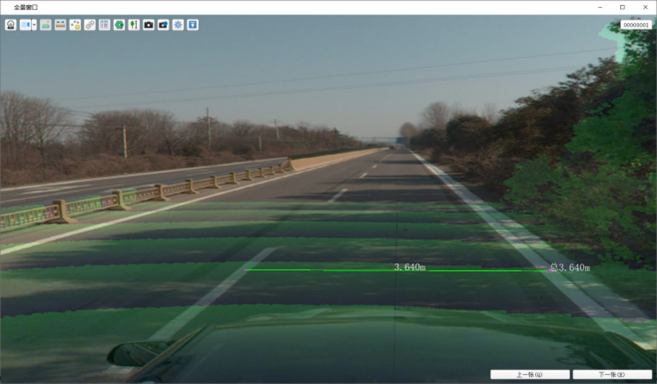

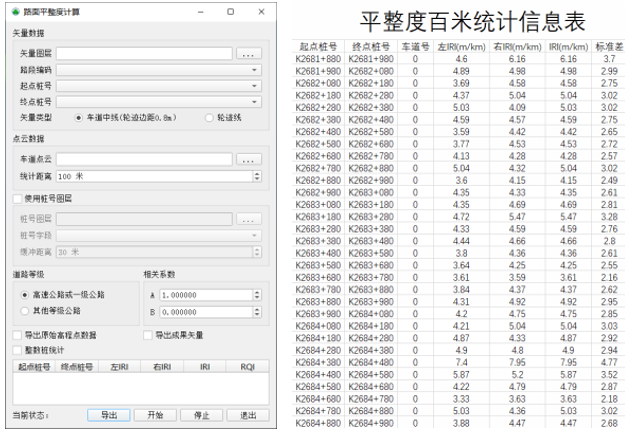

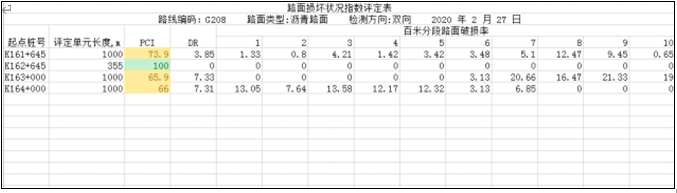

道路三维巡检数据处理平台软件提供基于多源数据的路面病害快速检测功能，包括：车辙、平整度、 PCI 数据分析计算；路面坑槽、裂缝病害自动检测；360 。可量测全景影像巡检，支持人工交互检核修改；路面病害地图及报表输出。

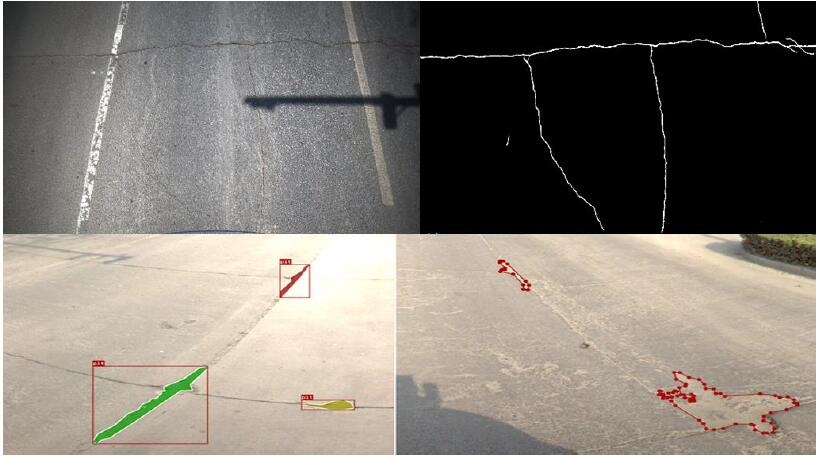

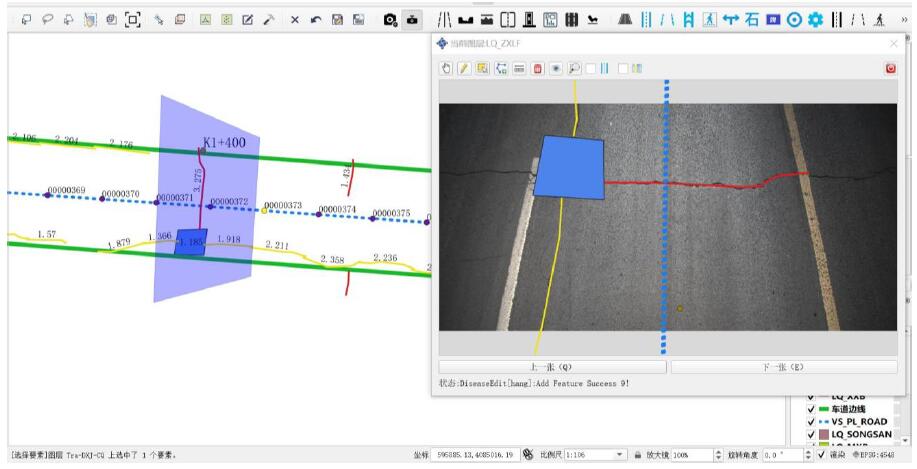

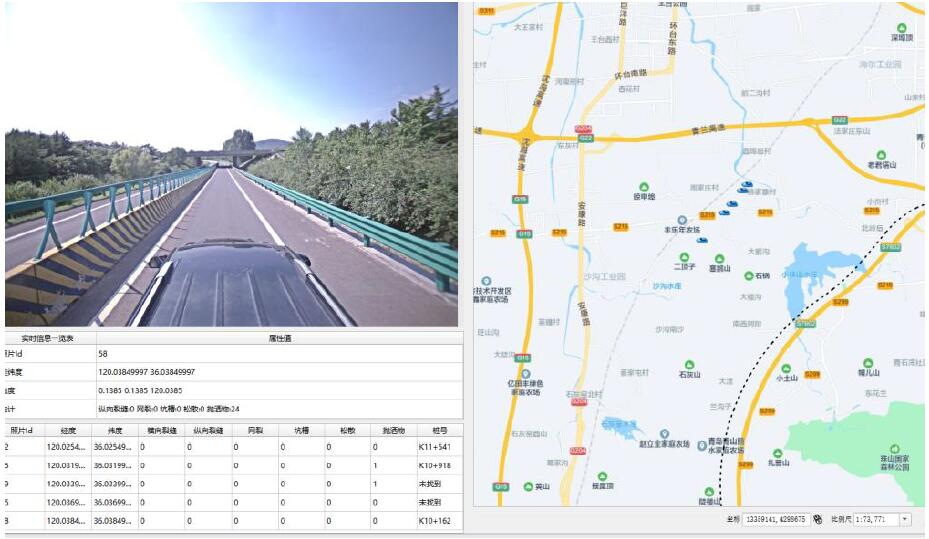

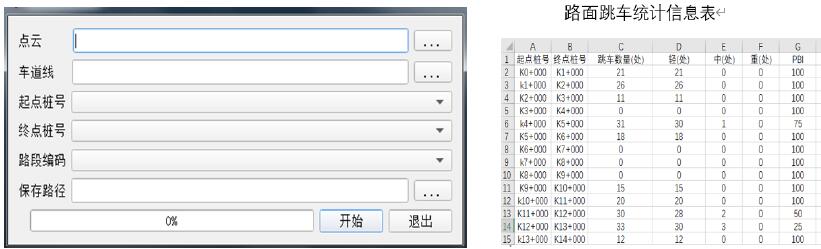

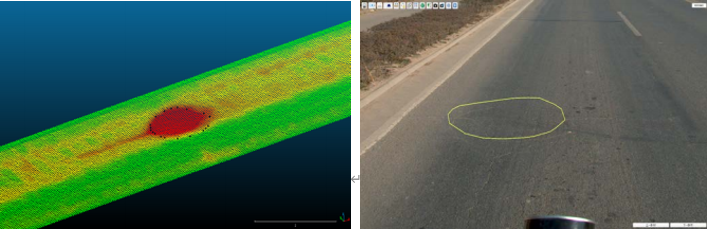

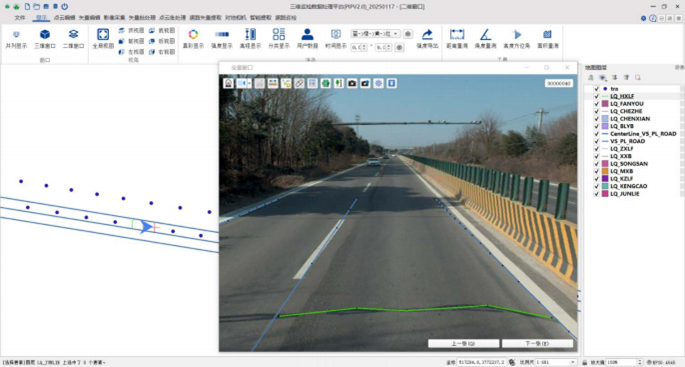

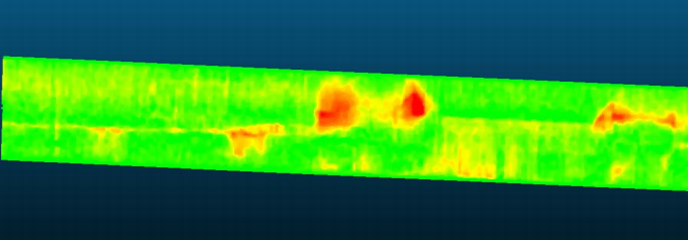

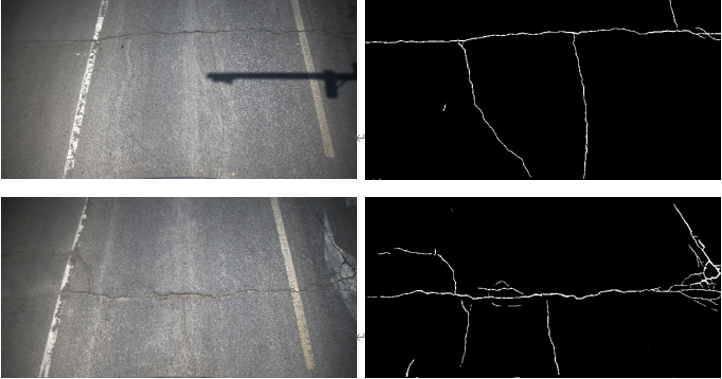

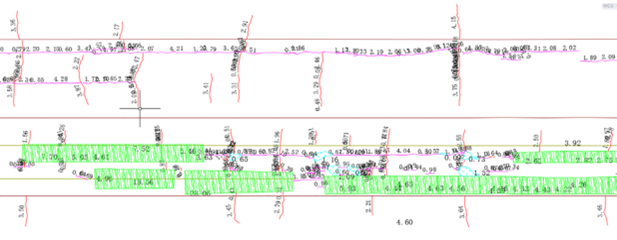

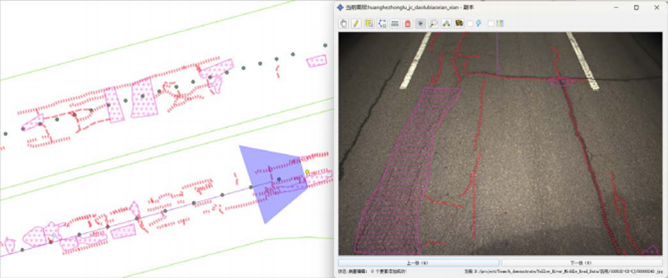

道路病害巡检数据处理

数据管理平台简介
公路多源时空数据管理系统
公路多源时空数据管理系统是集多源数据综合治理、时空关联分析及可视化应用于一体的智能管理数据中台。系统聚焦公路基础设施全生命周期养护运维、全域路网运行监测、应急指挥调度等核心业务场景，通过数据标准化治理、业务数据 GIS 一张图和智能化时空分析技术，实现公路路网数据、资产数据、灾害数据、物联感知数据、养护数据与高精度地理空间数据的多维度时空融合。提供数据治理、转换、融合、存储、分析、服务发布及共享等功能，全面赋能公路基础设施数字化管理。
系统功能列表：

系统名称	功能列表
公路多源时空数据管理系统	多源数据存储
	元数据管理
	数据格式转换
	一张图可视化
	养护专题数据治理
	资源目录管理
	服务发布
	系统管理

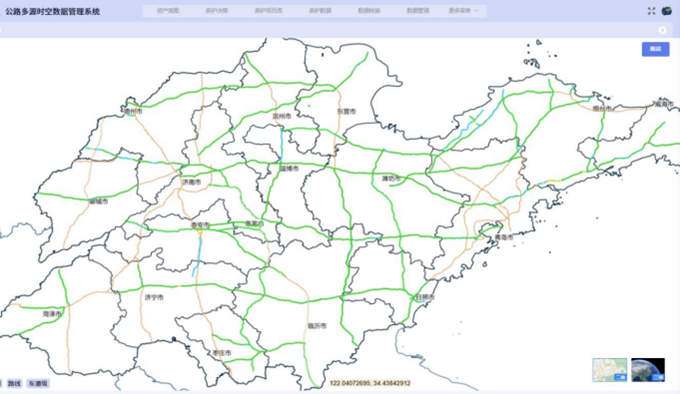

公路多源时空数据管理系统

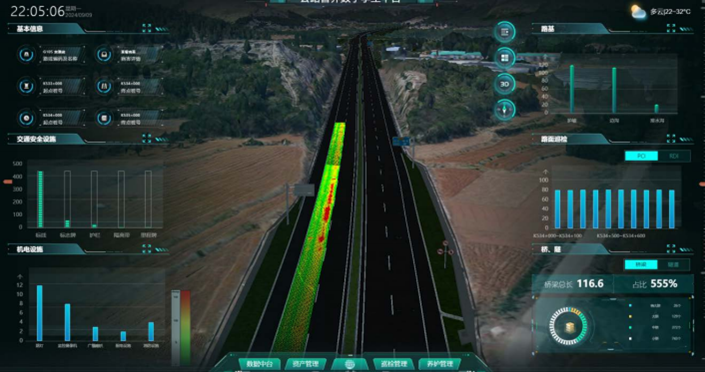

公路管养巡检一张图平台
综合运用 GIS+BIM 技术、全景可视技术、数据融合技术等，建立公路管养巡检一张图平台。平台采用天地图等公共服务平台提供的基础地图服务（包括矢量地图、影像地图、注记地图等），增加了点云数据、三维模型数据、倾斜实景数据以及可量测全景等数据服务，实现了二三维数据管理、全景影像管理、物联网监测管理、资产构件级管理、路面路上路下养护管理、公路灾害分析和后台系统管理等，有效支撑公路基础设施管理与养护。
平台功能列表：

系统名称	功能列表
公路管养巡检一张图平台	巡检工程管理
	巡检数据管理
	巡检多期对比
	巡检实景展示
	三维数据融合分析
	数据大屏分析
	信息聚合查询
	物联设备接入
